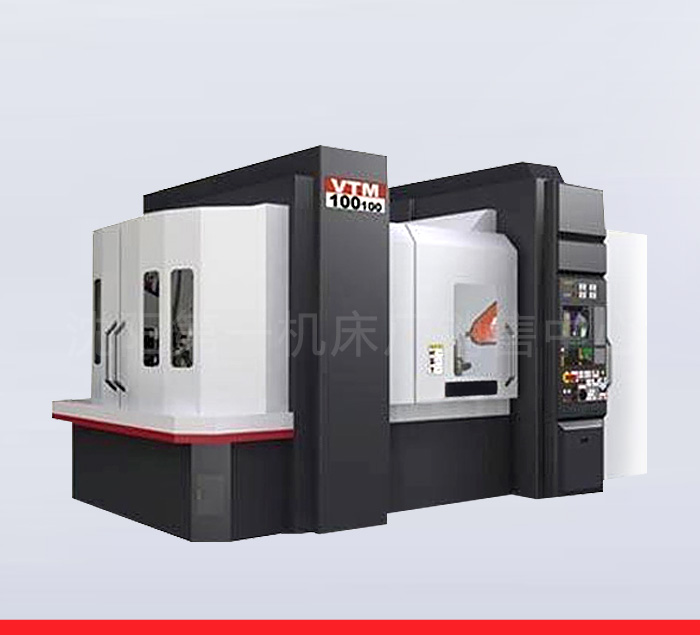

VTM系列立式车铣中心

VTM100100系列产品说明
该系列机床主要满足军工、航天、医院机械等行业的具有复杂型面和高精度要求的零件加工(如叶轮、叶片、模具、汽车零部件等)。机床通过高转速、小进给量来有效的进行加工,以保证被加工零件的精度和表面质量。
机床价格
VTM100100系列立式车铣中心价格全国咨询热线:13149846679
Tel: 024-81518882  024-81528882
Fax: 024-81528882  E-mail: syd1jc@163.com
咨询电话
产品导航
热门产品推荐
  • 产品详情

VTM系列立式车铣中心

项目 单位 VTM100100
最大回转直径 mm 1250
工件最大高度 mm 1000
最大加工直径 mm 1000
工作台直径 mm 1250
工作台最大承重 kg 3000
X/Y/Z轴行程 mm 1325/1060/1050
B/C轴转角   -30°-+120°/360°(连续)
X/Y/Z轴快移速度 m/min 36/36/24
旋转工作台最高转速 r/min 500
旋转工作台输出扭矩(连续/30分钟) N.m 1250/1700
C轴最高转速 r/min 100
C轴最小设定单位   0.001°
刀具主轴最高转速 r/min 12000
刀具主轴输出扭矩(连续/S6) N.m 200/300
B轴最高转速 r/min 30
B轴最小设定单位   0.001°
刀库装刀数   60
刀对刀换刀时间 s 8
刀柄形式   CAPTO-C6
总电源功率 kW 210
旋转工作台主电机(连续/30分钟) kW 44/60(2×22/30)
刀具主轴电机(连续/40%ED) kW 20/31
X/Y/Z/B轴伺服电机 kW 24.1/44(2×22)/22(2×11)/8.5
定位精度(X/Y/Z)轴 mm 0.025/0.020/0.020
重复定位精度(X/Y/Z)轴 mm 0.012/0.010/0.010
控制系统   SIEMENS 840D
机床外形尺寸 (长×宽×高) mm 11000×4500×4450
机床重量 kg 35000
